Audi A4 1.6 ALZ › Бортжурнал › Снятие обивки сидений + небольшой ремонт

Привет подписчикам и случайным читателям!
В общем дошли руки до салона, решил что пора что-то делать с протирающейся боковой поддержкой, так как уже образовалась вот такая дырка… не очень приятно лицезреть такое((

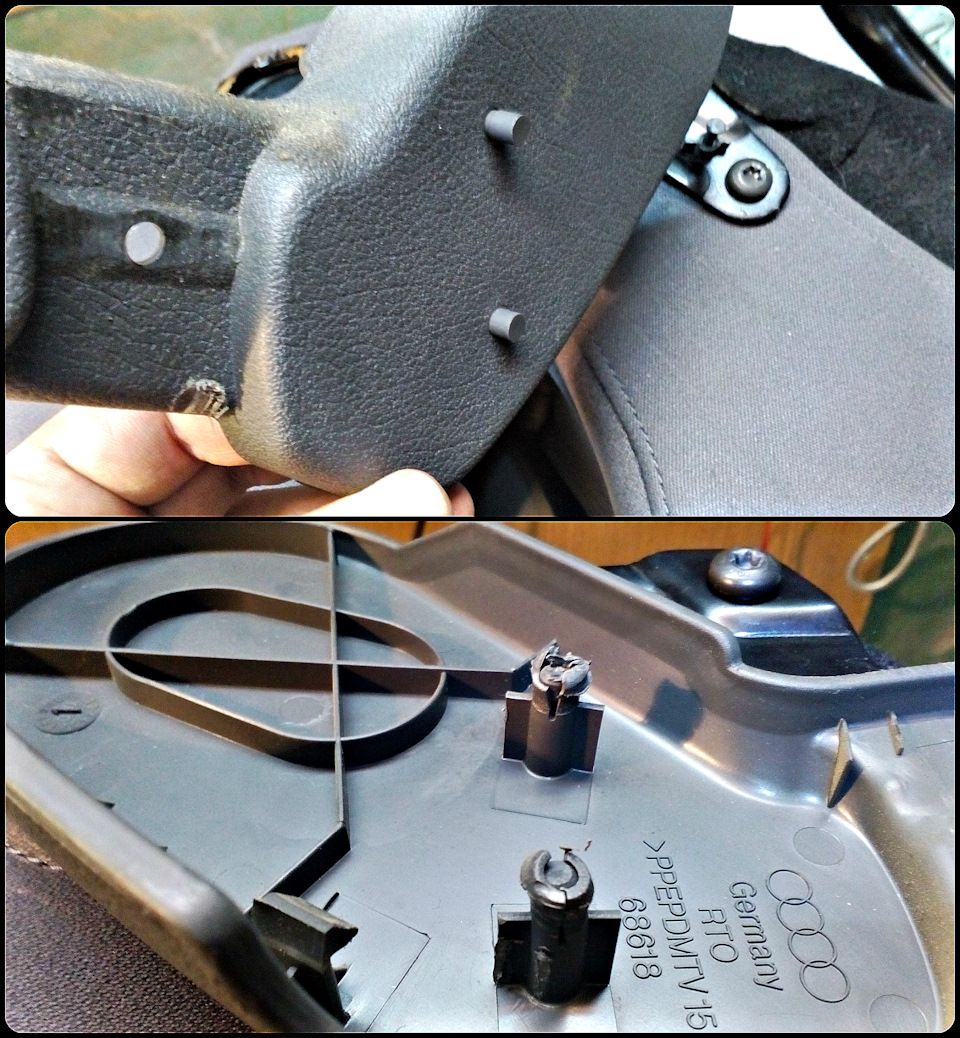

Первым делом вытащил сиденья, и снял боковой облицовочный пластик, для этого отщелкиваем колесико регулировки спинки вверх подсунув под него что нибудь плоское.

после откручиваем снизу два винтика

И снимаем этот кожух, поддернув его вправо вверх со стороны регулировки

Дальше с помощью торкса откручиваем два болта соединяющих сидушку и спинку, также и с другой стороны, для того чтобы разъединить сиденье на две части, но сперва необходимо снять с другой стороны вот эту пластиковую заглушку (довольно проблематично, но можно)

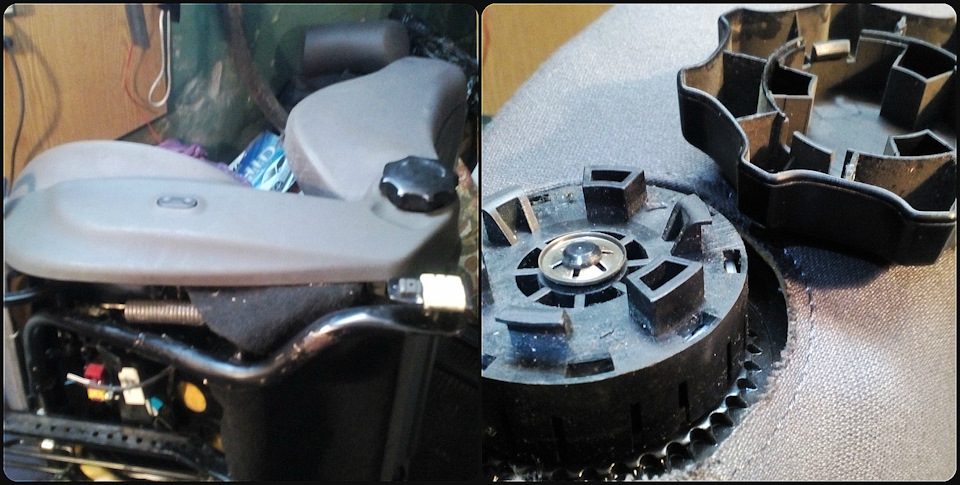

Она держится за счет вот таких распирающих пистонов, их надо умудрится вытянуть наверх отжимая их снизу, один всё-таки сломал…

После рассоединяем спинку от сидушки (предварительно вынув провода с фишками от аэрбега)
Ну а дальше необходимо вытащить подголовник и вытащить сами направляющие для этого необходимо надавить отверткой вот на этот выступ и потянуть направляющую вверх выглядит это так

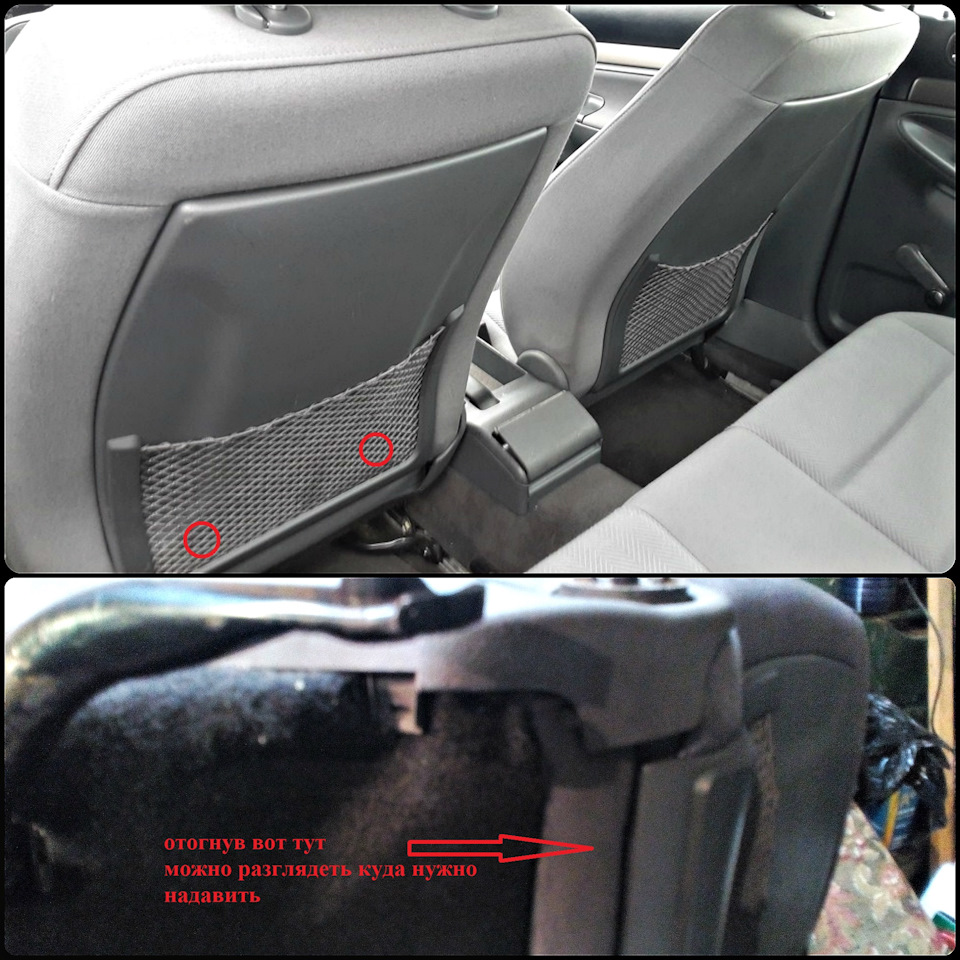

Но для удобства также перед этим необходимо снять заднюю крышку с сеткой
Для этого понадобится широкая мощная отвертка подсовываем ее аккуратно (можно сломать или вырвать крепеж) под крышку нащупав крепления, на фото обозначил где эти крепления

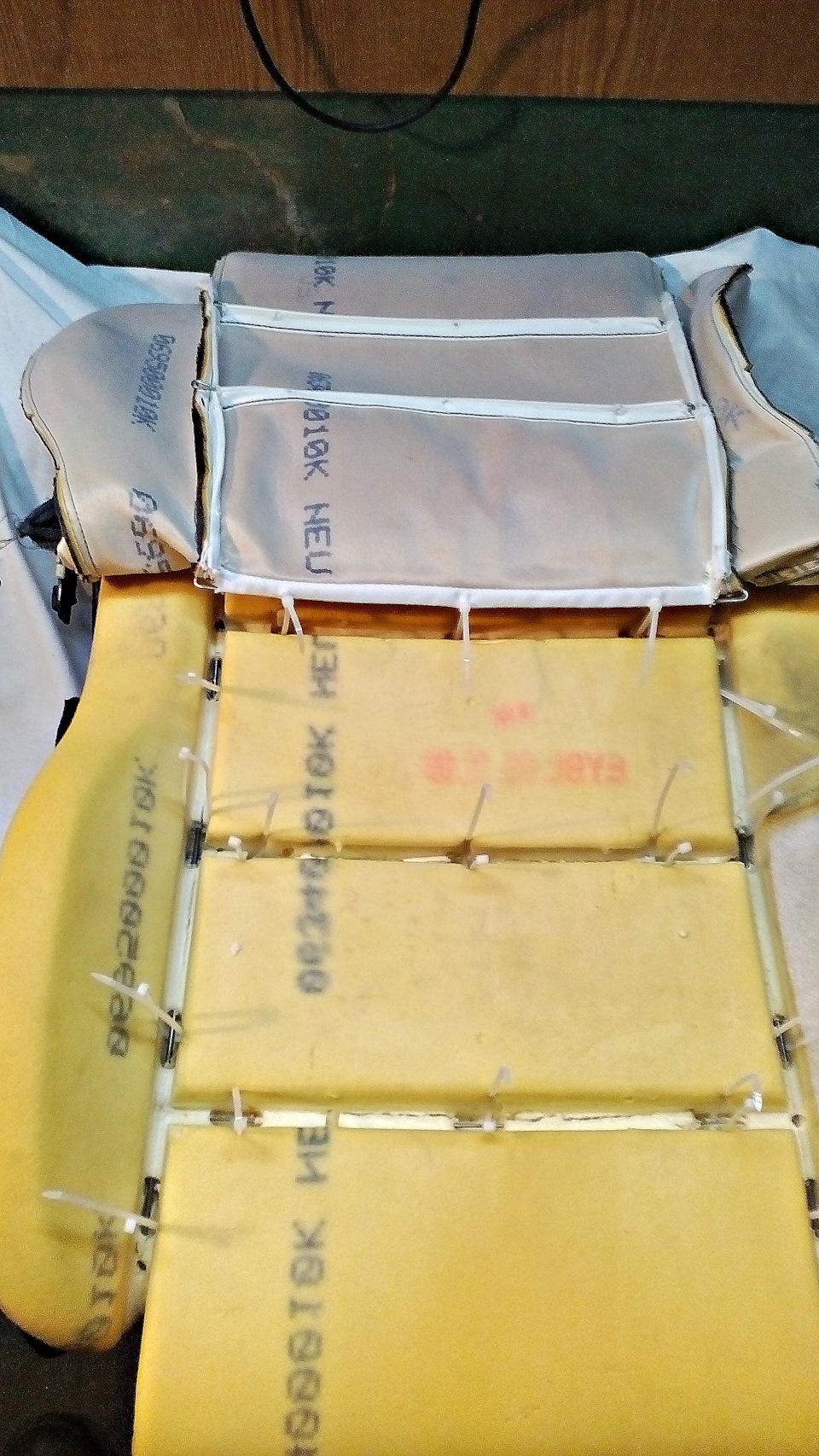

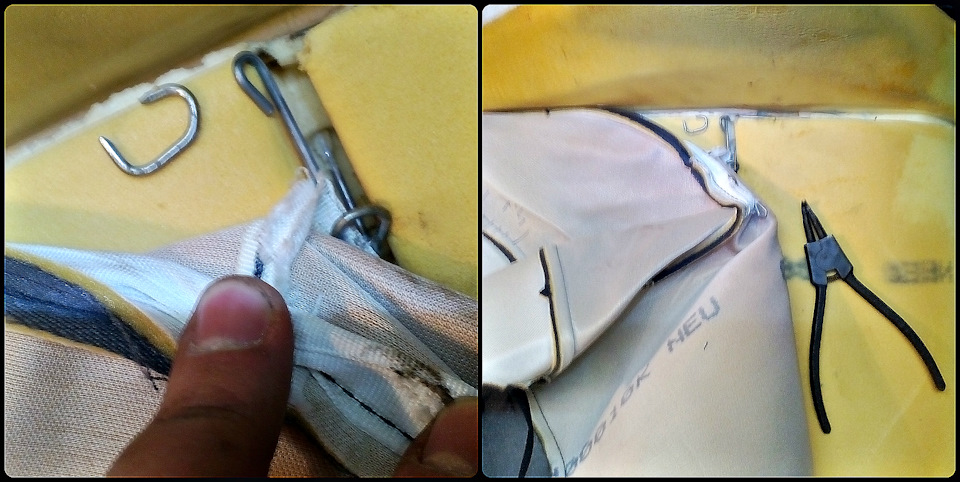

Ну а дальше приступаем к снятию обивки тут глаза и руки сами все сделают) крепится там примерно все так

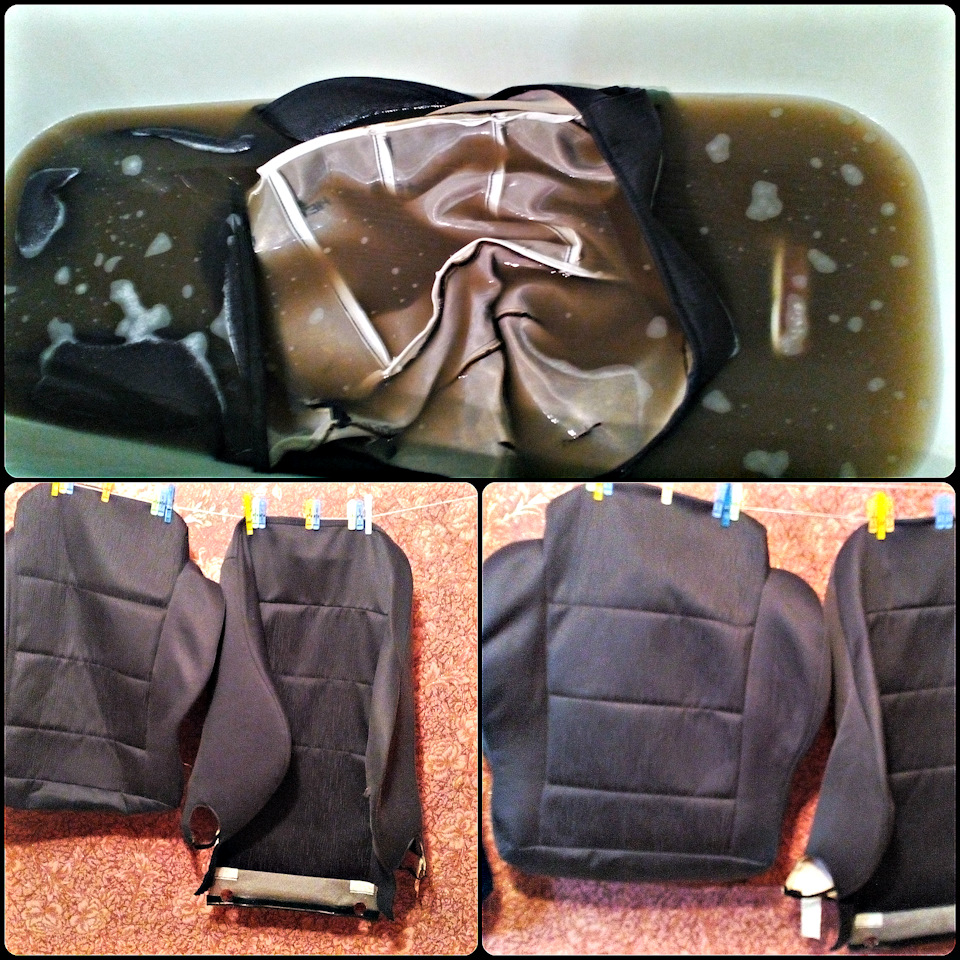

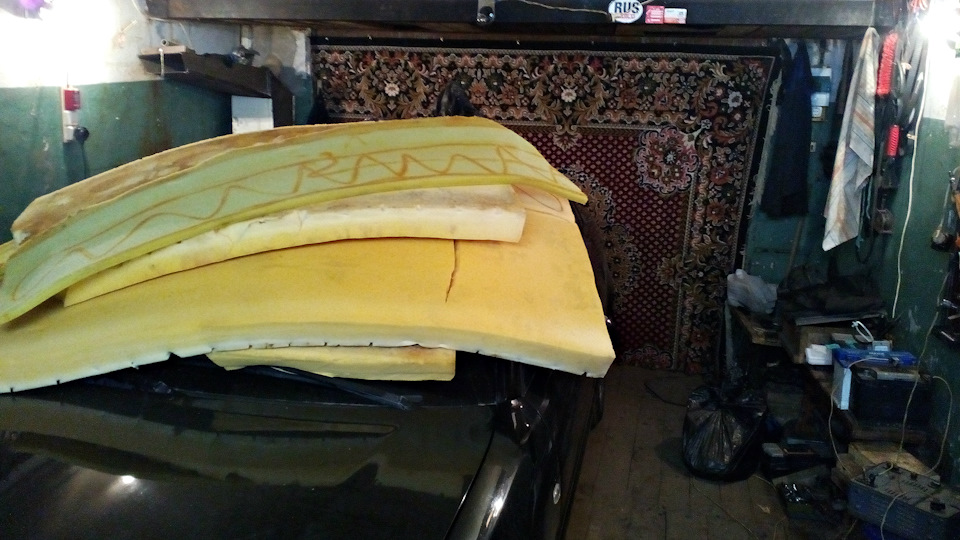

После снятия я принес всё домой и давай драить, вода жутко грязная, хоть в принципе и чищу салон химией 2 а то и 3 раза в год…

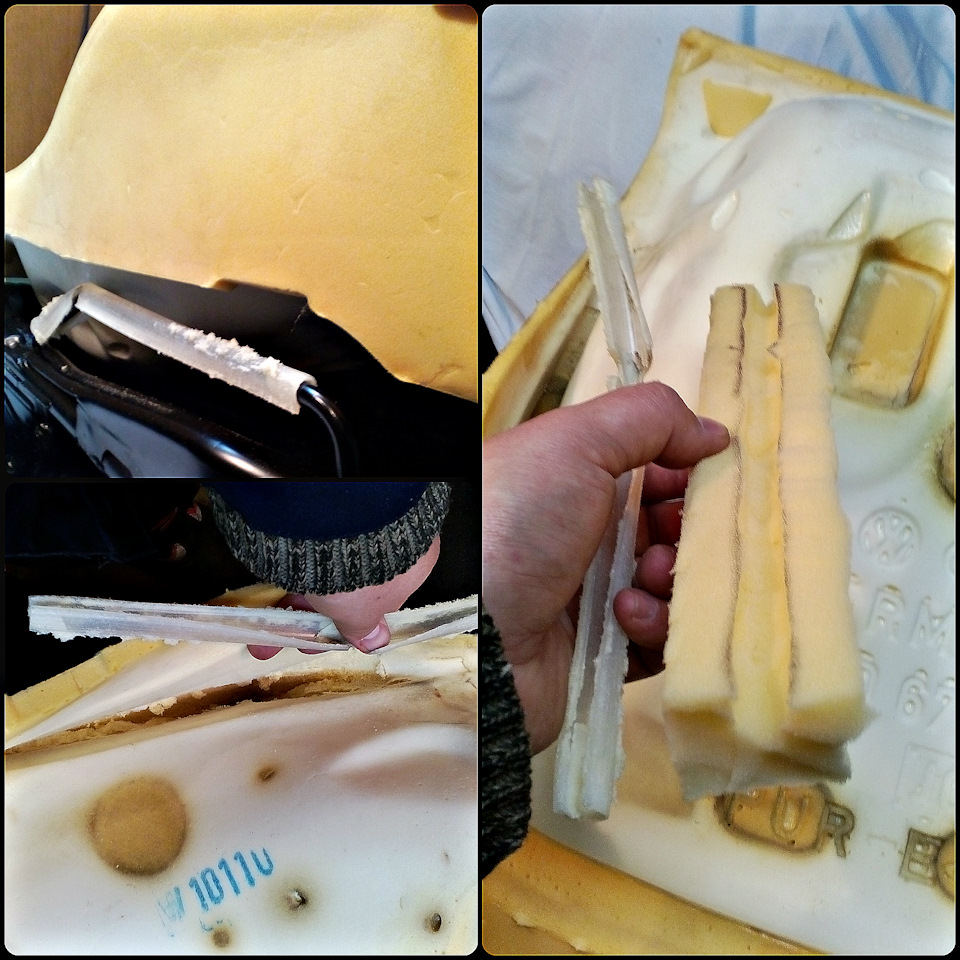

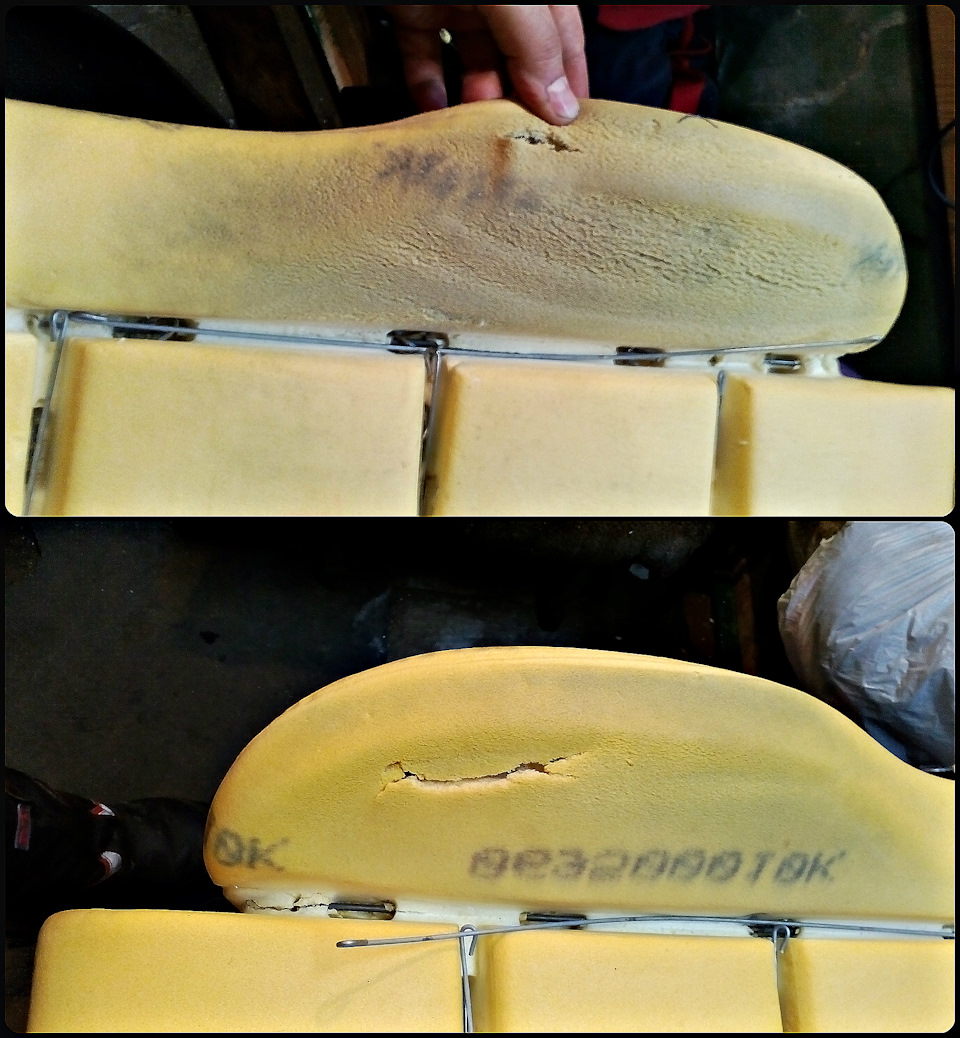

Также при осмотре выяснилось, что требуется небольшой ремонт поролоновых сидений (повидали они задниц за 15 лет))

Для этого нашел пару кусочков хорошего поролона, лучше не спрашивайте где))

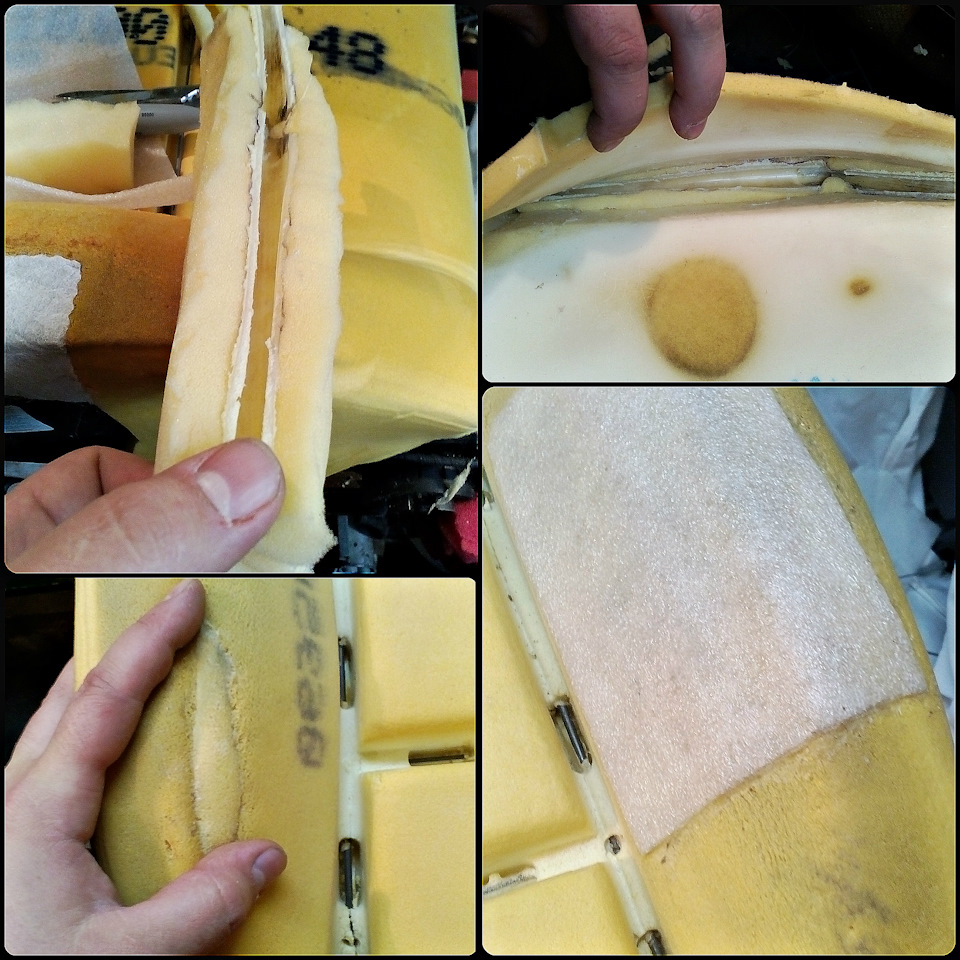

Ну а дальше с помощью клея, ножниц, лезвия, поролона и рук восстановил прохудившиеся части, фото самого процесса:

После того как залечил махнул сидушки местами (с водительского на пассажирское) так как с водительской основная нагрузка была на левую а при смене на пассажирское на нее нагрузка уже минимальна… На следующее утро когда обивка сидений высохла, отдал одной женщине заштопать дырку, о которой была речь в начале. Сделала быстро и хорошо да и всего за 100 рублей, фото чуть позже) Дальше все в обратно порядке натягиваем и закрепляем, садим на хорошие крепкие хомуты так как крепить обратно обивку на кольца очень долго и очень неудобно.

Ну вот собственно и все, любимые сидухи готовы к новым плотным объятьям))

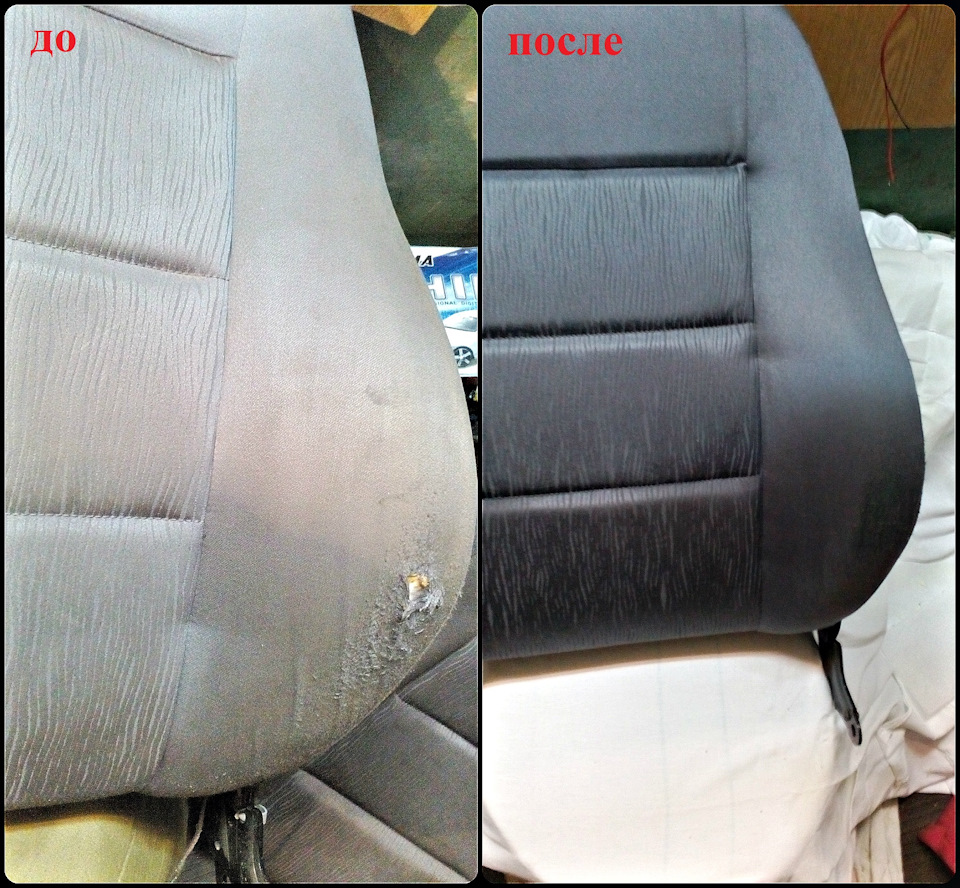

А теперь фото той дырки до и после (жаль чуть-чуть в тон нитки не попала швея, хотя все таки лучше чем было)

Вот и все, со временем постираю и приведу в порядок задний диван… чтоб все по феншую было)
Буду рад если кому то пригодится, этот так называемый фотоотчет…
Кстати сидеть стало еще удобней. Всем удачи на зимних дорогах!

p/s чехлы не вариант, терпеть их не могу… имхо

Сиденья Ауди А4 1994-2000

Демонтаж передних сидений

Демонтаж передних сидений (модель со стопорным винтом): ослабьте впереди на сиденье стопорный винт (1) и отсоедините штекерный разъем (2) – здесь обогрева сиденья.

Демонтаж передних сидений: отвинтите стопор (1), отожмите декоративную заглушку (2) и снимите декоративную панель (3).

  1. Отожмите декоративные заглушки панели сзади на внутренней шине сиденья, ослабьте винт, снимите панель назад.
  2. Вывинтите на внешней шине сиденья винт с крестообразной головкой и снимите стопор.
  3. Отсоедините разъемы проводов обогрева сиденья и электрического привода регулировки.
  4. Сиденья с ручной регулировкой: отвинтите на средней шине сиденья впереди стопорный винт.
  5. В некоторых автомобилях вместо стопорного винта установлена буферная пружина.
  6. Сиденья с электроприводом регулировки, обогрев сидений: отожмите впереди справа и слева на шине сидений покрытия и вывинтите под ними винты.
  7. Сиденье впереди поднимите, разомкните хомуты проводов, отсоедините разъемы.
  8. Для всех: снимите сиденье назад.
  9. Перед монтажом проверьте, не повреждены ли так называемые ползуны снаружи на опорах сиденья, а также впереди в середине. Иначе сиденье будет качаться.
  1. В розетках, в которые входит крепежный стержень подголовника, интегрировано по одной клавише.
  2. Нажмите на клавишу.
  3. Снимите подголовники вверх.

Демонтаж заднего сиденья

Боковая облицовка, которая находится снаружи рядом с откидывающейся спинкой заднего сиденья, привинчена в середине (2). Вверху (1) и внизу (3) она только навешена.

Будет полезно:  Ремонт и замена масляного насоса на Audi 80 своими руками – Инструкции по ремонту и замене масляного насоса на авто Audi 80

Демонтаж подушки сиденья

  1. Поднимите подушку сиденья.
  2. При монтаже проследите за тем, чтобы шипы на нижней стороне подушки сиденья вошли в приемные отверстия под консолью сиденья.
  3. Демонтаж раздельных спинок: откиньте соответствующую спинку.
  4. Отвинтите средний шарнир и снимите часть спинки.
  5. Ослабьте под ней винт с крестообразной головкой.
  6. Выньте часть спинки из среднего шарнира и потяните к середине из направляющей на боковой стенке.
  7. Демонтаж боковой облицовки рядом с откинутой спинкой сиденья: откиньте спинку сиденья.
  8. Ослабьте с внутренней стороны винтовое соединение примерно на середине высоты боковой облицовки.
  9. Сдвиньте вверх боковую облицовку и выньте из зажимов.
  10. Демонтаж жесткой спинки: демонтируйте подушку сиденья.
  11. Демонтируйте подголовники.
  12. Осторожно выньте вверх направляющие подголовников из спинки заднего сиденья.
  13. Ослабьте у нижнего края спинки два винтовых соединения.
  14. Сдвиньте спинку вверх и выньте из зажимов.

Демонтаж заднего приемного кармана

  1. Откиньте спинку заднего сиденья и демонтируйте боковую облицовку или жесткую спинку.
  2. Поднимите задний приемный карман за передний край и потяните вперед, при этом фиксаторы выйдут из пазов у заднего края.
  3. Если приемный карман потянуть немного вперед, то можно отвинтить автоматическое устройство ремня безопасности. Для демонтажа динамиков достаточно всего лишь потянуть приемный карман вперед.

На передних сиденьях в Audi есть пиротехническое устройство натяжения ремня безопасности. Так же как в подушке безопасности, при срабатывании зажигается маленький заряд взрывчатого вещества, который подтягивает ремни к водителю и к пассажиру рядом с водителем. Так же как в случае подушки безопасности (глава Подвеска колес и рулевое управление), в отношении устройства натяжения ремня безопасности действуют строгие инструкции по технике безопасности, касающиеся монтажа и демонтажа. Демонтаж и монтаж – работа для мастерской.

Audi A4 1994-2000, A4 Avant 1996-2001. Ремонт и техобслуживание, руководство по эксплуатации

бесплатное электронное руководство

  • Currently 2.68/5
  • 1
  • 2
  • 3
  • 4
  • 5

2.7 из 5 (44 )

Автомануал по ремонту Audi A4 в электронном виде. Руководство будет всегда под рукой во время обслуживания и ремонта автомобиля, для этого его достаточно бесплатно скачать на планшет или телефон в формате djvu.

Перед использованием автомануала проверьте соответствие года выпуска и двигателя автомобиля.

Издательство: Алфамер Паблишинг

Язык: Русский

Год выпуска: 2002

Двигатель: 4-х и 6-и цилиндровые бензиновые (1595 см3 и 1781 см3) и дизельные (1896 см3)

Страниц: 266

Формат: djvu

Размер: 16.6 Mb

Файл скачан 1373 раз(а)

Где находится файл?

Книга Audi A4 1994-2000, A4 Avant 1996-2001. Ремонт и техобслуживание, руководство по эксплуатации находится на нашем сервере в формате djvu.

Хранилище надежно изолировано от вирусных угроз, обладает высокой пропускной способностью и круглосуточно обеспечивает возможность бесплатной загрузки файла

Как скачать книгу?

Для скачивания книги необходимо перейти по ссылке Скачать, подтвердить ознакомление с условиями использования и загрузить файл на ваше устройство.

Если у вас возникнут трудности – воспользуйтесь формой обратной связи. Мы постараемся решить проблему и ответить вам как можно быстрее.

Это бесплатно?

Любой наш посетитель может бесплатно скачать книгу Audi A4 1994-2000, A4 Avant 1996-2001. Ремонт и техобслуживание, руководство по эксплуатации. Для этого не требуется никаких дополнительных действий, кроме непосредственной загрузки файла.

Подробнее о том, как скачать книгу по ремонту Audi A4 бесплатно.

Книга по ремонту Audi A4 бесплатно в формате djvu

Audi A4 1994-2000, A4 Avant 1996-2001. Ремонт и техобслуживание, руководство по эксплуатации

Руководство по ремонту и эксплуатации Audi A4 1995-2000 годов выпуска в кузовами седан и универсал (Avant), с бензиновыми четырехцилиндровыми двигателями 1595 см3 и 1781 см3 и дизельными четырехцилиндровыми двигателями 1896 см3 (в том числе с турбонаддувом).
В это пособие включено:
текущее обслуживание – простые еженедельные проверки, техническое обслуживание – полное пошаговое руководство, поиск неисправностей – простое решение специфических проблем, дорожные неисправности – что делать в таких случаях, подготовка к техосмотру – пошаговая проверка систем автомобиля, приложение – включает словарь технических терминов, тормозная система – контроль и ремонт во имя безопасности, системы питания и зажигания – некоторые объяснения, электрооборудование – поиск и устранение неисправностей, двигатель – регулировки, малый и большой ремонт, цветные электрические схемы – упрощают поиск элементов, предметный указатель – быстрый поиск информации.
Книга базируется на конкретном опыте, полученном в ходе полной разборки и сборки автомобиля Audi A4 с использованием самых доступных инструментов.
Для каждого вида работы определен уровень ее сложности: от простых операций обслуживания для новичка до сложных задач, доступных эксперту. Пошаговые инструкции, сопровождаемые сотнями иллюстраций, показывают, как выполнить ту или иную работу.
В отдельный раздел мануала входят инструкция по эксплуатации Audi A4 и схемы электрооборудования (электросхемы) автомобиля.
Книга предназначена для автовладельцев Ауди А4, механиков, работников автосервисов и станций технического обслуживания.

Будет полезно:  Устранение вибрации на Audi A6 своими руками – Инструкции по устранению вибрации на авто Audi A6

Audi A4 1994-2000, A4 Avant 1996-2001. Ремонт и техобслуживание, руководство по эксплуатации

скачайте книгу по ремонту Audi A4 бесплатно и используйте ее на любом устройстве

формат djvu, размер 16.6 Mb

Файл скачан 1373 раз(а)

Как первым узнать про новые книги и журналы?

Подпишитесь на рассылку и мы отправим Вам письмо после обновления каталогов

Audi A4 2000+: Снятие и установка заднего сиденья Ауди А4-2000

Снятие и установка заднего сиденья

  1. Сильным рывком отсоедините сиденье (стрелка А) из держателей (1), приподнимите его и потяните назад (стрелка В на сопроводительной иллюстрации).
  1. Выньте штекер боковой подушки безопасности из паза у задней стенки подушки заднего сиденья снимите сиденье.
  1. Установите сиденье на место и вставьте штекер боковой подушки безопасности в паз в подушке заднего сиденья.
  2. Сдвиньте сиденье назад, спереди вдавите в держатели (1) и зафиксируйте.

При этом не повредите держатели.

Спинка заднего сиденья, откидная

  1. Откиньте вперед спинку заднего сиденья.
  1. Подденьте и снимите сзади крышку (3) (стрелка на сопроводительной иллюстрации). Выверните винт (1) и снимите предохранительный хомут (2).
  1. Поднимите спинку (5) из опоры (4) и снимите с бокового элемента крепления (6). Втулку (7), при необходимости, снова наденьте.
  1. Снимите крышку (2) у подлокотника (1) в направлении стрелки.
  1. Выверните винт (3).
  2. Выньте палец (4) из петли (5) и выньте подлокотник.
  1. Установка выполняется в последовательности, обратной снятию.

Спинка заднего сиденья, неподвижная

При отсоединении кабелей системы подушки безопасности обязательно соблюдайте меры безопасности при обращении с подушкой безопасности, обратитесь к Разделу Общие сведения и меры безопасности.

  1. Снимите заднее сиденье.
  2. Выньте подголовники из спинок.
  3. Выньте направляющие для подголовников из спинок. При этом вставьте небольшую отвёртку наискосок через отверстие у направляющей, нажмите на отвёртку внутрь, освободите стопор и выньте направляющую из спинки.
  4. При необходимости, выньте из спинки рамку мешка для лыж.
  5. Модели с боковой подушкой безопасности: Чтобы исключить срабатывание подушка безопасности головы, выключите зажигание и отсоедините сначала отрицательный (-), а затем положительный кабели аккумуляторной батареи. Указания приведены в Разделе Замена аккумуляторной батареи.
  6. Модели с боковой подушкой безопасности: Рассоедините разъём подушки безопасности.
  1. Выньте спинку (1) наверх из хомутов (2) креплений (3).
  1. Установка выполняется в последовательности, обратной снятию.

Во время присоединения аккумуляторной батареи в салоне не должно быть людей.

  1. Снимите изоляционную ленту с отрицательной клеммы аккумуляторной батареи, присоедините сначала положительный (+), а затем отрицательный кабель (-) к аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.

Боковая подушка заднего сиденья

При отсоединении кабелей системы подушки безопасности обязательно соблюдайте меры безопасности при обращении с подушкой безопасности, обратитесь к Разделу Общие сведения и меры безопасности.

  1. Чтобы исключить срабатывание подушка безопасности головы, выключите зажигание и отсоедините сначала отрицательный (-), а затем положительный кабели аккумуляторной
  2. Снимите заднее сиденье.
  1. Выверните винт (6).
  1. Модели с боковой подушкой безопасности: Нажмите на стопорную планку и рассоедините разъём подушки безопасности.
  2. Отверните гайку (4), выверните анкерный болт (5) и снимите боковую подушку (1). (2) – тарельчатая шайба, (3) – шайба.
  1. Установка выполняется в последовательности, обратной снятию. При этом отрегулируйте анкерный болт и затяните гайку моментом 55Нм. Винт (6) затяните моментом 10Нм.

Во время присоединения аккумуляторной батареи в салоне не должно быть людей.

  1. Модели с боковой подушкой безопасности: Снимите изоляционную ленту с отрицательной клеммы аккумуляторной батареи, присоедините сначала положительный (+), а затем отрицательный кабель (-) к аккумуляторной батареи.

Соблюдайте указания Раздела Замена аккумуляторной батареи.
