Каким бы хорошим топливом вы не заправляли свой автомобиль, компоненты его системы питания рано или поздно потребуют замены в результате износа. Как правило, первым из них оказывается топливный фильтр. В этой статье мы расскажем вам, как правильно осуществить замену топливного фильтра на бмв е39, выпускавшейся с 1995 по 2004 год. Эти автомобили оснащались системой прямого впрыска топлива, благодаря чему они были наделены впечатляющей для того времени динамикой, но чувствительны к качеству топлива.

А как часто менять топливный фильтр на бмв е39? Производитель рекомендует менять топливный фильтр бензинового двигателя после 80000 км . пробега, а дизельного – после 40000 км . Несоблюдение этого условия может стать причиной внезапной остановки мотора, плохой динамики и приёмистости, а также повышенной нагрузки на двигатель.
Конечно, лучше всего менять старый топливный фильтр на оригинальную деталь производства БМВ. Однако в таком случае придётся раскошелиться, потому что купить топливный фильтр на бмв е39 можно начиная от 2000 рублей . Также рекомендуем обратить внимание на неоригинальные топливные фильтры от Knecht, Bosch и Filtron. Их стоимость колеблется в районе от 900 до 1300 рублей , а функциональность ничуть не уступает оригинальным запчастям.

Список инструментов:

  • Домкрат, несколько подставок под автомобиль;
  • Две струбцины, предназначенные для зажима топливных шлангов;
  • Емкость подходящего объёма (для слива топлива);
  • Новый топливный фильтр (перед покупкой убедитесь, что он подходит для вашего мотора);
  • Два новых хомута, которыми вы будете крепить топливопроводы у фильтра;
  • Инструкция по эксплуатации вашего автомобиля (в качестве справочного пособия).

Техника безопасности

  • Перед выполнением работы снимите клеммы с аккумулятора;
  • Строго соблюдайте правила пожарной безопасности;
  • Имейте под рукой исправный непросроченный огнетушитель.

Ка к с ня ть то пл ив ны й ф ил ьт р н а б мв е39

1) Вначале надо сбросить давление в топливной системе.

2) Теперь, где находится топливный фильтр на бмв е39?Сам фильтр находится под днищем автомобиля в районе водительского сидения, и добраться до него можно только снизу.

3) Берите домкрат и поднимайте автомобиль, после чего поставьте машину на подставки. Далее снимайте нижний щит моторного отсека. Если возникли трудности, воспользуйтесь инструкцией по эксплуатации.

4) Рядом с фильтром должна быть облицовка. Демонтируйте её.

5) Теперь возьмите струбцины и с их помощью пережмите топливопровод перед фильтром и, соответственно, после него.

6) Далее вам необходимо ослабить пару хомутов, после чего отсоединяйте топливные шланги от фильтра.

7) Корпус фильтра закреплён с помощью специальной крепежа. Ослабьте его, а затем вынимайте фильтр.

После этого снимите струбцины и слейте топливо, а потом утилизируйте его в соответствие с местным законодательством. Постарайтесь не пролить бензин или дизельное топливо на землю или пол гаража – в первом случае это вредит окружающей среде, а во втором – нарушает пожарную безопасность.

Замена топливного фильтра bmw e39:

Итак, вы сняли старый фильтр и надо установить новый. Ниже приведена инструкция, как это сделать.

1) Установите топливный фильтр на его место, затяните крепёж. Очень важно, в каком положении установлен фильтр. Правильно сориентироваться вам поможет стрелочка на корпусе фильтра, которая должна показывать в направлении мотора;

2) Установите струбцины на шланги вновь, а затем и новые хомуты; наденьте топливопроводы на патрубки, выходящие из фильтра и закрутите хомуты. После этого снимайте струбцины;

3) Включите нейтральную передачу или переведите селектор АКПП в режим N, а также задействуйте ручной тормоз. Заведите мотор, послушайте как он работает. Далее оцените, герметичны ли соединения или нет. Если необходимо, исправьте течь;

4) Установите облицовку и нижний щит моторного отсека;

5) Уберите подставки и снимите автомобиль с домкрата.

Теперь вы знаете, как поменять топливный фильтр бмв е39. До новых встреч на страницах нашего сайта!

А с какими вы трудностями сталкивались при замене топливного фильтра на бмв е39?

Замена топливного фильтра в бензиновом двигателе (N62) (для применения на моделе BMW X5 E53)

#топливный_фильтр #система_питания #бензиновый_двигатель_N62 #BMW_Х5 #БМВ_ИКС5

Топливный фильтр в бензиновом двигателе (N62)

Примечание:
Регулятор давления встроен в топливный фильтр и не может быть заменен отдельно.

1. Топливный фильтр находится слева (если смотреть по ходу движения) на днище автомобиля, возле топливного бака.

2. Устанавливаем автомобиль над ямой или эстакаду, или поднимаем автомобиль на подъемнике, чтобы можно было добраться до топливного фильтра. Также выключаем зажигание и все электропотребители и извлекаем ключ из замка зажигания.

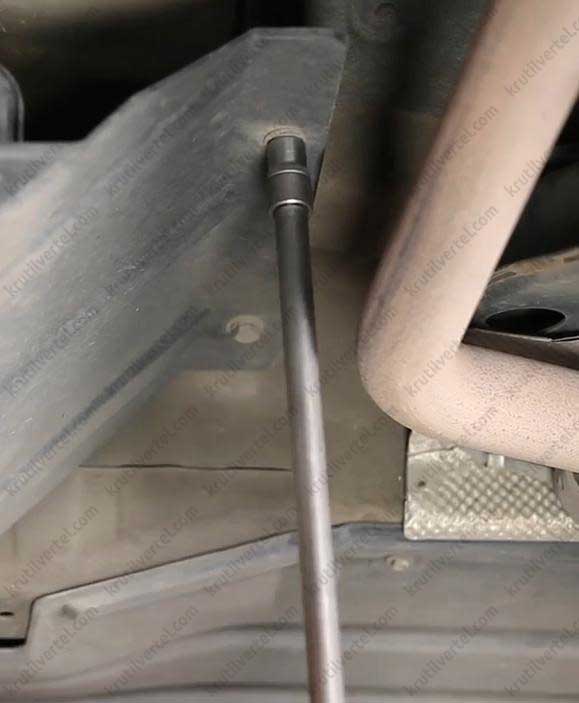

3. Залазим под автомобиль и ключом с головкой на 13 отворачиваем одиннадцать болтов крепления левой защитной панели топливного бака, расположенных по ее периметру.

Примечание:
В качестве примера показаны два передних болта.

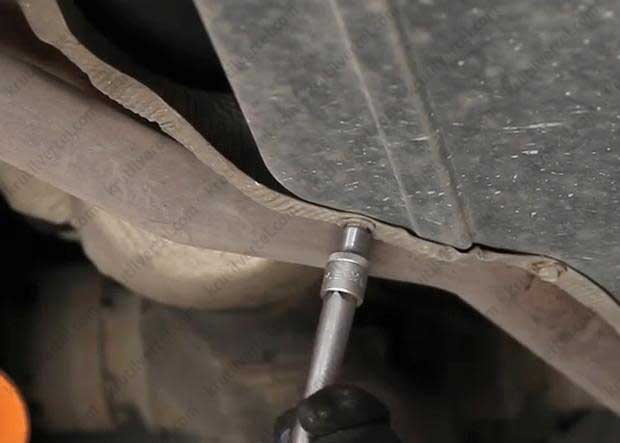

4. Ключом с головкой на 10 отворачиваем шесть болтов крепления левой защитной панели топливного бака, расположенных по ее периметру.

Примечание:
В качестве примера показаны два боковых болта.

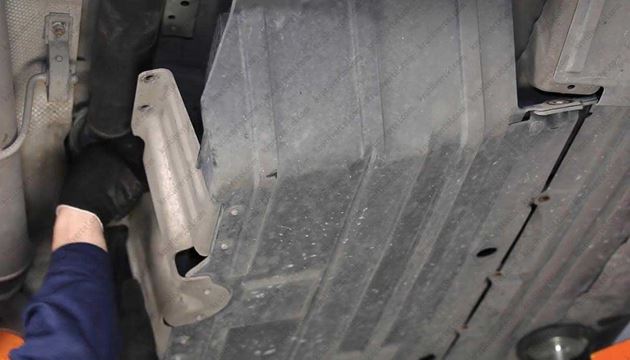

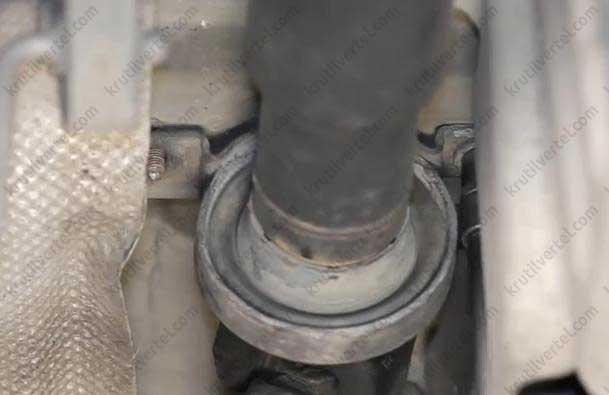

5. Ключом с головкой на 13 отворачиваем две гайки крепления кронштейна промежуточной опоры карданного вала.

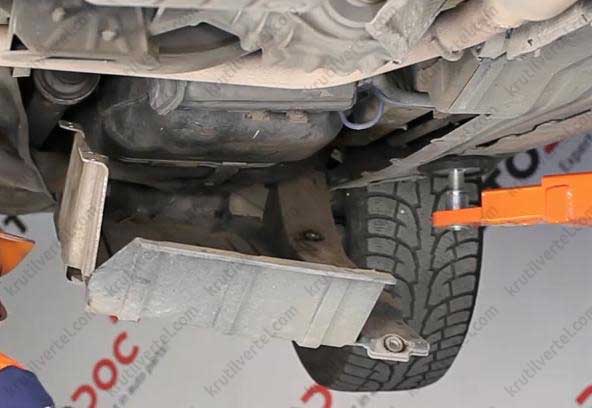

6. Выводим из зацепления…

… и опускаем панель защиты топливного бака в сборе ровно настолько, чтобы имелся свободный доступ к топливному фильтру.

7. Удерживая от проворачивания гайку крепления скобы топливного фильтра накидным ключом на 10, ключом с головкой на 10 отворачиваем болт крепления скобы.

8. Таким же образом отворачиваем болт и гайку крепления второй фиксирующей скобы топливного фильтра.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Топливный фильтр в бензиновом двигателе (N62)

Примечание:
Регулятор давления встроен в топливный фильтр и не может быть заменен отдельно.

1. Топливный фильтр находится слева (если смотреть по ходу движения) на днище автомобиля, возле топливного бака.

2. Устанавливаем автомобиль над ямой или эстакаду, или поднимаем автомобиль на подъемнике, чтобы можно было добраться до топливного фильтра. Также выключаем зажигание и все электропотребители и извлекаем ключ из замка зажигания.

3. Залазим под автомобиль и ключом с головкой на 13 отворачиваем одиннадцать болтов крепления левой защитной панели топливного бака, расположенных по ее периметру.

Примечание:
В качестве примера показаны два передних болта.

4. Ключом с головкой на 10 отворачиваем шесть болтов крепления левой защитной панели топливного бака, расположенных по ее периметру.

Будет полезно:  Инструкции по проведению диагностики на авто BMW 5er своими руками

Примечание:
В качестве примера показаны два боковых болта.

5. Ключом с головкой на 13 отворачиваем две гайки крепления кронштейна промежуточной опоры карданного вала.

6. Выводим из зацепления…

… и опускаем панель защиты топливного бака в сборе ровно настолько, чтобы имелся свободный доступ к топливному фильтру.

7. Удерживая от проворачивания гайку крепления скобы топливного фильтра накидным ключом на 10, ключом с головкой на 10 отворачиваем болт крепления скобы.

8. Таким же образом отворачиваем болт и гайку крепления второй фиксирующей скобы топливного фильтра.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку “Купить”. Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран – доллары.

После нажатия на кнопку “КУПИТЬ” Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку “Оплатить банковской картой” откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Кроме этого, на сайте для оплаты представлены четыре платежные системы:

  • Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
  • Portmone (оплата с любых банковских карт, аккаунта Portmone);
  • PayPal (оплата с любых банковских карт, аккаунта PayPal);
  • WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы Portmone https://www.portmone.com

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Официальный сайт платежной системы PayPal https://www.paypal.com

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы WebMoney https://www.webmoney.ru/

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Удаление отстоя, замена топливного фильтра. Удаление воздуха из топливной системы дизельного двигателя БМВ 5 Е39

Удаление отстоя, замена топливного фильтра. Удаление воздуха из топливной системы дизельного двигателя

КАЖДЫЕ 80 000 КМ ПРОБЕГА

Бензин является в высшей степени огнеопасным, поэтому при работе с любыми компонентами топливной системы следует принимать особые меры предосторожности. Не курите и не приближайтесь к месту проведения работ с открытым огнем или незащищенной абажуром переноской. Не производите такие работы в гаражах, оборудованных нагревательными приборами, работающими на природном газе (такими, как водогреи, сушилки и т.п.). Рабочая площадка должна хорошо вентилироваться. При попадании бензина на кожу немедленно смывайте его водой с мылом. При проведении любых работ с топливной системой надевайте защитные очки и держите под рукой огнетушитель.

Замена фильтра бензинового двигателя

Необходимый инструмент:
a) Домкрат и подставки.
b) Две небольших струбцины для зажимания топливных шлангов.
c) Емкость для сбора вытекающего бензина.
Необходимы также:
d) Топливный фильтр для соответствующего двигателя.
e) Два хомута, для крепления трубопроводов подачи топлива.

1. Сбросьте давление в топливной системе.
2. Топливный фильтр расположен на левой продольной балке под сиденьем водителя. Он доступен только снизу.
3. Поднимите и установите автомобиль на подставки. Снимите нижний щиток двигательного отсека, обратитесь к Разделу Снятие и установка нижнего нижнего щитка двигательного отсека.
4. Снимите облицовку в районе фильтра.

5. Пережмите струбцинами шланги перед и после фильтра. Обратитесь к сопроводительной иллюстрации.
6. Ослабьте хомуты (1) и (3) и отсоедините топливные шланги у фильтра.
7. Ослабьте стяжку (2) фильтра и выньте фильтр.

Будет полезно:  Замена ремня/Цепь ГРМ на BMW Z3 своими руками – Инструкции по замене ремня/Цепь ГРМ на авто BMW Z3

Соберите вытекающий бензин в емкость и утилизируйте его, соблюдая требования по охране окружающей среды. Не пользуйтесь открытым огнем. Держите наготове огнетушитель.

1. Вставьте топливный фильтр и закрепите держатель. Следите за правильным положением фильтра. Стрелка на корпусе фильтра указывает в направлении движения топлива, т.е. в направлении двигателя. Обратитесь к сопроводительной иллюстрации.
2. Наденьте топливные шланги на патрубки (1) и (2) топливного фильтра и закрепите хомутами.

3. Снимите струбцины.
4. Включите нейтральную передачу и стояночный тормоз. Запустите двигатель и проверьте герметичность топливных соединений.
5. Установите крышки и опустите автомобиль на колеса.

Удаление воды и замена топливного фильтра дизельного двигателя

Замена топливного фильтра дизельного двигателя производится каждые 40000 км.

При выполнении ТО-1 (каждые 10 000 км пробега, но не реже одного раза в год), из топливного фильтра дизельного двигателя следует удалять воду.

Вода образуется, как правило, в топливном баке в результате конденсации или попадает вместе с топливом на заправочной станции.

Фильтр находится в двигательном отсеке, с левой стороны. Для сбора воды необходима соответствующая емкость.

Дизельное топливо, попавшее на резиновые детали (шланги охлаждающей жидкости), должно быть немедленно протерто, т.к. иначе с течением времени деталь выйдет из строя.

1. Наденьте на сливной патрубок соответствующий шланг Ø 8 мм. Подставьте емкость для сбора жидкости.

2. Отверните рукой на несколько оборотов гайку (2) под фильтром. Если вручную гайка не отворачивается, можно применить трубный ключ с кожаной или картонной прокладкой.
3. До появления чистого топлива из фильтра может слиться около 200 см3 воды. Заверните от руки вентиль удаления воды.

4. Отсоедините трубопровод подачи к ТНВД у верхней части фильтра. При этом сожмите зажим. Попросите ассистента запустить двигатель до тех пор, пока из фильтра не пойдет топливо. Остановите двигатель. Таким образом из фильтра быстро удаляется воздух. Обратитесь к сопроводительной иллюстрации.

Для сбора вытекающего дизельного топлива подставьте соответствующую емкость.

5. Наденьте топливный шланг. Поврежденную прокладку замените. Для облегчения надевания шланга смажьте патрубок техническим вазелином. Запустите двигатель. Несколько раз дайте газ. Через прозрачный шланг, идущий к ТНВД, должно идти топливо, не содержащее пузырьков воздуха. Проверьте герметичность системы.

1. Слейте из фильтра жидкость, как при удалении воды.

2. Отверните руками топливный фильтр от фланца. Если фильтр сидит очень прочно, отверните его ленточным ключом, например, HAZET 2170. Обратитесь к сопроводительной иллюстрации.

3. Если ленточного ключа нет, выверните два болта крепления у верхней части фильтра и снимите фильтр с фланцем. Предварительно отсоедините подающий и возвратный топливные шланги, сжав скобы. Кроме того, расстыкуйте штекерное соединение подогрева фланца фильтра. Фланец зажмите в тисках.
21 Наполните новый фильтр до краев топливом и заверните его рукой за фланец.

Не заворачивайте фильтр слишком сильно. После прилегания прокладки к фланцу фильтр доверните еще на пол-оборота. Обратите внимание на указания, приведенные на крышке фильтра.

22 При необходимости установите фланец фильтра вместе с фильтром и присоедините штекер и шланг подачи топлива. Замените поврежденную прокладку. Для облегчения установки смажьте прокладку вазелином.
23 Попросите ассистента запустить двигатель до тех пор, пока топливо не выступит из фильтра. Остановите двигатель. Таким образом из фильтра быстро удаляется воздух.

Соберите вытекающее дизельное топливо.

24 Присоедините к фильтру шланг топливного насоса. Поврежденную прокладку замените. Для облегчения установки смажьте прокладку вазелином.
25 Запустите двигатель. Несколько раз дайте газ. Через прозрачный шланг, идущий к ТНВД, должно идти топливо, не содержащее пузырьков воздуха. Проверьте герметичность системы.

Топливный фильтр: менять или и так сойдет?

Все ли автолюбители знают, как устроен топливный фильтр и где он установлен? И главное — как часто владелец автомобиля должен его менять?

Почему топливный фильтр нужно менять?

Автомобиль за свою жизнь потребляет несметное количество топлива. Если принять средний расход топлива за 10 л на сотню километров пробега, то только за гарантийный период, равный у большинства производителей 100 000 км, сквозь топливную систему автомобиля пройдет примерно 10 000 литров топлива. А теперь представим себе, сколько грязи может принести в систему питания такое количество топлива.

На какие автомобили устанавливают топливный фильтр?

Топливные фильтры устанавливают и на бензиновые автомобили, и на дизельные. Причем у последних требования к качеству фильтрации выше, чем у бензиновых. Вызвано это тем, что давление, под которым топливо впрыскивается в цилиндры дизеля, намного больше, чем аналогичный параметр у бензиновых собратьев. А большие давления требуют меньших зазоров в насосах и форсунках; при этом частицы, пропущенные фильтром, должны быть намного меньше величины зазора, чтобы не вызывать износа.

Как устроен топливный фильтр?

Фильтрация топлива на современных автомобилях — двухступенчатая. Перед бензонасосом отсевом загрязняющих частиц занимается мелкая капроновая приемная сетка. А затем окончательный отсев частиц размером свыше 10 мкм (для бензина) осуществляет фильтр тонкой очистки.

Где установлен топливный фильтр?

Насчет места размещения фильтра тонкой очистки, мнения у автопроизводителей со временем изменились. Вначале все фильтры устанавливались под днищем автомобиля или в моторном отсеке и были легкодоступны для замены.

Затем (все чаще) фильтр стали устанавливать в топливный модуль. Такое решение, конечно, более компактно и удобно для производителей нынешних «одноразовых» автомобилей. Но замена фильтра либо не предусмотрена вообще, а только в составе модуля, либо предполагает большой объем работ по демонтажу и полной разборке модуля. Причем топливный модуль у некоторых автомобилей нельзя снять, не демонтировав бак, а это еще более грандиозная работа.

Топливный фильтр для дизеля

До сих пор речь шла о бензиновых фильтрах. Дизельные топливные фильтры всегда устанавливают отдельно от топливного бака, потому что они, помимо более частой замены, нуждаются еще и в датчиках воды, пробке для слива воды и, зачастую, в системе подогрева.

Что будет, если топливный фильтр засорился?

Выводит из строя фильтры, конечно же, грязь, попадающая в баки наших автомобилей вместе с топливом. Причем отнюдь не нефтеперерабатывающие заводы тому виной. Топливо может загрязняться при хранении и перекачке. А засорение топливного фильтра водитель почувствует по поведению автомобиля, причем сначала на тех режимах, где мгновенный расход топлива двигателем максимален. Это — режимы движения с большими скоростями и интенсивный разгон. При этом двигатель будет терять тягу, работать с перебоями, хотя на холостом ходу и «спокойных» режимах все будет выглядеть пристойно.

Как часто нужно менять топливный фильтр?

Периодичность регламентной замены фильтра, прежде всего, определяется заводом-изготовителем автомобиля. У одних производителей это 30 000 км, у других — 120 000 км пробега. Причем частые замены обычно рекомендуют производители, которые ставят фильтр вне топливного бака. Менять топливный фильтр раньше срока стоит только в том случае, если вы уверены, что в бак попали посторонние механические частицы или большое количество воды. В этом случае следует промыть и бак, и, возможно заменить бензонасос.

Топливным фильтрам дизельных двигателей наиболее трудно приходится зимой: ведь через фильтрующий материал должно проходить загустевшее топливо. Именно поэтому профилактическую замену фильтра на дизельном автомобиле лучше провести осенью. Вызвано это тем, что пропускная способность фильтра, уже сниженная засорением твердыми частицами, окажется недостаточной для пропуска холодного, загустевшего топлива.

Периодичность замены бензиновых фильтров некоторых производителей, тыс. км:

  • Volkswagen 30 (выносные фильтры)
  • Renault 120
  • Kia 60
  • Hyundai 60
  • Lada 30 (выносные фильтры), 120 (встроенные фильтры)

Несколько советов по замене топливного фильтра:

  • Заправляйтесь на проверенных, а еще лучше — брендовых заправках.
  • Старайтесь не заливать топливо в бак сразу после того, как на бензоколонке произошел слив топлива из автоцистерны, потому что в емкости топливо взбаламучено и попадание грязи более вероятно.
  • Не наливайте топливо в старые, ржавые канистры.
  • Меняйте топливные фильтры вовремя — тогда неисправность не застанет вас в дальней дороге.
  • Промывайте топливоприемную сеточку на входе в насос: тем самым вы продлите его срок службы.

Расскажите в комментариях, не сталкивались ли вы с проблемами, связанными с топливными фильтрами? Удачи на дорогах всем!

Удаление отстоя, замена топливного фильтра. Удаление воздуха из топливной системы дизельного двигателя БМВ 5 Е39

Удаление отстоя, замена топливного фильтра. Удаление воздуха из топливной системы дизельного двигателя

КАЖДЫЕ 80 000 КМ ПРОБЕГА

Бензин является в высшей степени огнеопасным, поэтому при работе с любыми компонентами топливной системы следует принимать особые меры предосторожности. Не курите и не приближайтесь к месту проведения работ с открытым огнем или незащищенной абажуром переноской. Не производите такие работы в гаражах, оборудованных нагревательными приборами, работающими на природном газе (такими, как водогреи, сушилки и т.п.). Рабочая площадка должна хорошо вентилироваться. При попадании бензина на кожу немедленно смывайте его водой с мылом. При проведении любых работ с топливной системой надевайте защитные очки и держите под рукой огнетушитель.

Замена фильтра бензинового двигателя

Необходимый инструмент:
a) Домкрат и подставки.
b) Две небольших струбцины для зажимания топливных шлангов.
c) Емкость для сбора вытекающего бензина.
Необходимы также:
d) Топливный фильтр для соответствующего двигателя.
e) Два хомута, для крепления трубопроводов подачи топлива.

1. Сбросьте давление в топливной системе.
2. Топливный фильтр расположен на левой продольной балке под сиденьем водителя. Он доступен только снизу.
3. Поднимите и установите автомобиль на подставки. Снимите нижний щиток двигательного отсека, обратитесь к Разделу Снятие и установка нижнего нижнего щитка двигательного отсека.
4. Снимите облицовку в районе фильтра.

5. Пережмите струбцинами шланги перед и после фильтра. Обратитесь к сопроводительной иллюстрации.
6. Ослабьте хомуты (1) и (3) и отсоедините топливные шланги у фильтра.
7. Ослабьте стяжку (2) фильтра и выньте фильтр.

Соберите вытекающий бензин в емкость и утилизируйте его, соблюдая требования по охране окружающей среды. Не пользуйтесь открытым огнем. Держите наготове огнетушитель.

1. Вставьте топливный фильтр и закрепите держатель. Следите за правильным положением фильтра. Стрелка на корпусе фильтра указывает в направлении движения топлива, т.е. в направлении двигателя. Обратитесь к сопроводительной иллюстрации.
2. Наденьте топливные шланги на патрубки (1) и (2) топливного фильтра и закрепите хомутами.

3. Снимите струбцины.
4. Включите нейтральную передачу и стояночный тормоз. Запустите двигатель и проверьте герметичность топливных соединений.
5. Установите крышки и опустите автомобиль на колеса.

Удаление воды и замена топливного фильтра дизельного двигателя

Замена топливного фильтра дизельного двигателя производится каждые 40000 км.

При выполнении ТО-1 (каждые 10 000 км пробега, но не реже одного раза в год), из топливного фильтра дизельного двигателя следует удалять воду.

Вода образуется, как правило, в топливном баке в результате конденсации или попадает вместе с топливом на заправочной станции.

Фильтр находится в двигательном отсеке, с левой стороны. Для сбора воды необходима соответствующая емкость.

Дизельное топливо, попавшее на резиновые детали (шланги охлаждающей жидкости), должно быть немедленно протерто, т.к. иначе с течением времени деталь выйдет из строя.

1. Наденьте на сливной патрубок соответствующий шланг Ø 8 мм. Подставьте емкость для сбора жидкости.

2. Отверните рукой на несколько оборотов гайку (2) под фильтром. Если вручную гайка не отворачивается, можно применить трубный ключ с кожаной или картонной прокладкой.
3. До появления чистого топлива из фильтра может слиться около 200 см3 воды. Заверните от руки вентиль удаления воды.

4. Отсоедините трубопровод подачи к ТНВД у верхней части фильтра. При этом сожмите зажим. Попросите ассистента запустить двигатель до тех пор, пока из фильтра не пойдет топливо. Остановите двигатель. Таким образом из фильтра быстро удаляется воздух. Обратитесь к сопроводительной иллюстрации.

Для сбора вытекающего дизельного топлива подставьте соответствующую емкость.

5. Наденьте топливный шланг. Поврежденную прокладку замените. Для облегчения надевания шланга смажьте патрубок техническим вазелином. Запустите двигатель. Несколько раз дайте газ. Через прозрачный шланг, идущий к ТНВД, должно идти топливо, не содержащее пузырьков воздуха. Проверьте герметичность системы.

1. Слейте из фильтра жидкость, как при удалении воды.

2. Отверните руками топливный фильтр от фланца. Если фильтр сидит очень прочно, отверните его ленточным ключом, например, HAZET 2170. Обратитесь к сопроводительной иллюстрации.

3. Если ленточного ключа нет, выверните два болта крепления у верхней части фильтра и снимите фильтр с фланцем. Предварительно отсоедините подающий и возвратный топливные шланги, сжав скобы. Кроме того, расстыкуйте штекерное соединение подогрева фланца фильтра. Фланец зажмите в тисках.
21 Наполните новый фильтр до краев топливом и заверните его рукой за фланец.

Не заворачивайте фильтр слишком сильно. После прилегания прокладки к фланцу фильтр доверните еще на пол-оборота. Обратите внимание на указания, приведенные на крышке фильтра.

22 При необходимости установите фланец фильтра вместе с фильтром и присоедините штекер и шланг подачи топлива. Замените поврежденную прокладку. Для облегчения установки смажьте прокладку вазелином.
23 Попросите ассистента запустить двигатель до тех пор, пока топливо не выступит из фильтра. Остановите двигатель. Таким образом из фильтра быстро удаляется воздух.

Соберите вытекающее дизельное топливо.

24 Присоедините к фильтру шланг топливного насоса. Поврежденную прокладку замените. Для облегчения установки смажьте прокладку вазелином.
25 Запустите двигатель. Несколько раз дайте газ. Через прозрачный шланг, идущий к ТНВД, должно идти топливо, не содержащее пузырьков воздуха. Проверьте герметичность системы.

Ссылка на основную публикацию
Adblock
detector
