Ремонт и замена приводных валов на Honda своими руками – Инструкции по ремонту и замене приводных валов на авто Honda

Снятие и установка приводных валов Хонда Аккорд

Снятие и установка приводных валов

1. Снимите колпак колесного диска. Если ступичная гайка зачеканена, отогните стопорный язычок при помощи кернера или зубила.

На некоторых моделях колпак диска крепится колесными гайками. В таком случае гайки следует ослабить, затем приподнять автомобиль над землей, снять колпак, навернуть гайки на место, опустить автомобиль на землю и лишь после этого приступать к отдаванию ступичной гайки.

2. Ослабьте ступичную гайку при помощи торцевого ключа с оборудованным длинным воротом приводом.

3. Ослабьте гайки крепления соответствующего переднего колеса, поддомкратьте автомобиль и установите его на подпорки. Снимите колесо. Слейте трансмиссионное масло/ATF (см. Главу Настройки и текущее обслуживание).
4. Отсоедините вилку демпфера от амортизаторной сборки и нижнего рычага управления подвески (см. Главу Подвеска и рулевое управление).
5. Высвободите нижний рычаг управления подвески из поворотного кулака (см. Главу Подвеска и рулевое управление). Теперь окончательно отдайте ступичную гайку.

6. Отклоните ступичную сборку наружу, высвобождая из нее цапфу приводного вала.

Если приводной вал “закис” и не поддается извлечению из ступицы, постучите по его торцу молотком с мягким бойком. Подвяжите наружный конец приводного вала проволокой к какому-либо из элементов подвески, устранив тем самым ненужные нагрузки на сборку внутреннего ШРУСа.

7. Аккуратно поддев рычагом, высвободите внутренний конец приводного вала из главной передачи трансмиссии, либо из сборки промежуточного вала. В качестве рычага отлично подойдет монтировка, которую следует вводить в зазор между кожухом внутреннего ШРУСа и картером трансмиссии/опорой подшипника промежуточного вала. Придерживая за ШРУСы, аккуратно извлеките сборку приводного вала из-под автомобиля. Во избежание повреждения сальника промежуточного вала/дифференциала старайтесь удерживать внутренний ШРУС в горизонтальном положении до тех пор, пока цапфа вала не будет высвобождена из посадочного гнезда окончательно.

1. Снимите с внутреннего конца приводного вала пружинное стопорное кольцо и замените его новым. Смажьте губки сальника промежуточного вала/дифференциала универсальной смазкой, затем аккуратно заведите приводной вал в штатное положение, придерживая его за ШРУСы.

2. Осторожно заправьте оборудованную шлицами цапфу внутреннего ШРУСа в посадочное гнездо в картере трансмиссии, либо промежуточного вала. Удостоверьтесь, что стопорное кольцо надежно защелкнулось в посадочной канавке.
3. Слегка смажьте универсальной смазкой шлицы цапфы наружного ШРУСа, оттяните наружу ступичную сборку и аккуратно заправьте в нее конец вала.
4. Заправьте шпильку шаровой опоры нижнего рычага управления подвески в поворотный кулак и затяните гайку с требуемым усилием (см. Спецификации к Главе Подвеска и рулевое управление). Не забудьте заменить шплинт. Установите на место демпферную вилку (см. Главу Подвеска и рулевое управление).
5. Наверните ступичную гайку (в случае необходимости не забудьте заменить стопорную шайбу) и прочно затяните ее.

Окончательное затягивание ступичной гайки с требуемым усилием производится после опускания автомобиля на землю.

6. Ухватитесь за корпус внутреннего ШРУСа (не за вал) и потяните его наружу, проверяя надежность фиксации цапфы в трансмиссии/сборке промежуточного вала.
7. Установите на место колесо, закрепите его гайками и опустите автомобиль на землю.
8. Затяните с требуемым усилием колесные (см. Спецификации к Главе Настройки и текущее обслуживание) и ступичную гайки. При помощи кернера зачеканьте ступичную гайку. Установите на место колпак колесного диска.
9. Залейте в трансмиссию необходимое количество масла/ATF требуемого сорта (см. Главу Настройки и текущее обслуживание).

Снятие и установка приводных валов

Снятие и установка приводных валов Honda Civic

Снятие и установка приводных валов

1. Снимите колпак колесного диска. Если ступичная гайка зачеканена, отогните стопорный буртик/язычок при помощи кернера или зубила (см. сопроводительную иллюстрацию).

2. Ослабьте ступичную гайку при помощи торцевого ключа с оборудованным длинным воротом приводом (см. сопроводительную иллюстрацию).

3. Ослабьте гайки крепления соответствующего переднего колеса, поддомкратьте автомобиль и установите его на подпорки. Снимите колесо. Слейте трансмиссионное масло/ATF (см. Главу Текущее обслуживание).
4. Отсоедините вилку демпфера от амортизаторной сборки и нижнего рычага управления подвески (см. Главу Подвеска и рулевое управление).
5. Высвободите нижний рычаг управления подвески из поворотного кулака (см. Главу Подвеска и рулевое управление). Теперь окончательно отдайте ступичную гайку.

6. Отклоните ступичную сборку наружу, высвобождая из нее цапфу приводного вала (см. сопроводительную иллюстрацию).

Если приводной вал “закис” и не поддается извлечению из ступицы, постучите по его торцу молотком с мягким бойком. Подвяжите наружный конец приводного вала проволокой к какому-либо из элементов подвески, устранив тем самым ненужные нагрузки на сборку внутреннего ШРУСа.

7a. Аккуратно поддев рычагом, высвободите внутренний конец приводного вала из главной передачи трансмиссии, либо (модели Integra) из сборки промежуточного вала. В качестве рычага отлично подойдет монтировка, которую следует вводить в зазор между кожухом внутреннего ШРУСа и картером трансмиссии/опорой подшипника промежуточного вала (см. сопроводительные иллюстрации).

7b. Придерживая за ШРУСы, аккуратно извлеките сборку приводного вала из-под автомобиля. Во избежание повреждения сальника промежуточного вала/дифференциала старайтесь удерживать внутренний ШРУС в горизонтальном положении до тех пор, пока цапфа вала не будет высвобождена из посадочного гнезда окончательно.

1a. Снимите с внутреннего конца приводного вала пружинное стопорное кольцо и замените его новым (см. сопроводительные иллюстрации).

1b. Смажьте губки сальника промежуточного вала/дифференциала универсальной смазкой, затем аккуратно заведите приводной вал в штатное положение, придерживая его за ШРУСы.

2. Осторожно заправьте оборудованную шлицами цапфу внутреннего ШРУСа в посадочное гнездо в картере трансмиссии, либо промежуточного вала (модели Integra). Удостоверьтесь, что стопорное кольцо надежно защелкнулось в посадочной канавке.
3. Слегка смажьте универсальной смазкой шлицы цапфы наружного ШРУСа, оттяните наружу ступичную сборку и аккуратно заправьте в нее конец вала.
4. Заправьте шпильку шаровой опоры нижнего рычага управления подвески в поворотный кулак и затяните гайку с требуемым усилием (см. Спецификации к Главе Подвеска и рулевое управление). Не забудьте заменить шплинт. Установите на место демпферную вилку (см. Главу Подвеска и рулевое управление).
5. Наверните ступичную гайку (в случае необходимости не забудьте заменить стопорную шайбу) и прочно затяните ее.

Окончательное затягивание ступичной гайки с требуемым усилием производится после опускания автомобиля на землю.

6. Ухватитесь за корпус внутреннего ШРУСа (не за вал) и потяните его наружу, проверяя надежность фиксации цапфы в трансмиссии.
7. Установите на место колесо, закрепите его гайками и опустите автомобиль на землю.
8. Затяните с требуемым усилием колесные (см. Спецификации к Главе Текущее обслуживание) и ступичную гайки. При помощи кернера зачеканьте ступичную гайку. Установите на место колпак колесного диска.
9. Залейте в трансмиссию необходимое количество масла требуемого сорта (см. Главу Текущее обслуживание).

Видео про “Снятие и установка приводных валов” для Honda Civic

Замена шруса на HONDA CIVIC
Замена ремня ГРМ хонда CIVIC 2 часть. D 17a В гараже. Timing belt replacement Honda CIVIC 2 piece.
Ставим шрус на место.Honda

Снятие и установка приводных валов

Снятие и установка приводных валов Honda Accord

Снятие и установка приводных валов

1. Снимите колпак колесного диска. Если ступичная гайка зачеканена, отогните стопорный язычок при помощи кернера или зубила.

На некоторых моделях колпак диска крепится колесными гайками. В таком случае гайки следует ослабить, затем приподнять автомобиль над землей, снять колпак, навернуть гайки на место, опустить автомобиль на землю и лишь после этого приступать к отдаванию ступичной гайки.

2. Ослабьте ступичную гайку при помощи торцевого ключа с оборудованным длинным воротом приводом.

3. Ослабьте гайки крепления соответствующего переднего колеса, поддомкратьте автомобиль и установите его на подпорки. Снимите колесо. Слейте трансмиссионное масло/ATF (см. Главу Настройки и текущее обслуживание).
4. Отсоедините вилку демпфера от амортизаторной сборки и нижнего рычага управления подвески (см. Главу Подвеска и рулевое управление).
5. Высвободите нижний рычаг управления подвески из поворотного кулака (см. Главу Подвеска и рулевое управление). Теперь окончательно отдайте ступичную гайку.

6. Отклоните ступичную сборку наружу, высвобождая из нее цапфу приводного вала.

Если приводной вал “закис” и не поддается извлечению из ступицы, постучите по его торцу молотком с мягким бойком. Подвяжите наружный конец приводного вала проволокой к какому-либо из элементов подвески, устранив тем самым ненужные нагрузки на сборку внутреннего ШРУСа.

7. Аккуратно поддев рычагом, высвободите внутренний конец приводного вала из главной передачи трансмиссии, либо из сборки промежуточного вала. В качестве рычага отлично подойдет монтировка, которую следует вводить в зазор между кожухом внутреннего ШРУСа и картером трансмиссии/опорой подшипника промежуточного вала. Придерживая за ШРУСы, аккуратно извлеките сборку приводного вала из-под автомобиля. Во избежание повреждения сальника промежуточного вала/дифференциала старайтесь удерживать внутренний ШРУС в горизонтальном положении до тех пор, пока цапфа вала не будет высвобождена из посадочного гнезда окончательно.

1. Снимите с внутреннего конца приводного вала пружинное стопорное кольцо и замените его новым. Смажьте губки сальника промежуточного вала/дифференциала универсальной смазкой, затем аккуратно заведите приводной вал в штатное положение, придерживая его за ШРУСы.

2. Осторожно заправьте оборудованную шлицами цапфу внутреннего ШРУСа в посадочное гнездо в картере трансмиссии, либо промежуточного вала. Удостоверьтесь, что стопорное кольцо надежно защелкнулось в посадочной канавке.
3. Слегка смажьте универсальной смазкой шлицы цапфы наружного ШРУСа, оттяните наружу ступичную сборку и аккуратно заправьте в нее конец вала.
4. Заправьте шпильку шаровой опоры нижнего рычага управления подвески в поворотный кулак и затяните гайку с требуемым усилием (см. Спецификации к Главе Подвеска и рулевое управление). Не забудьте заменить шплинт. Установите на место демпферную вилку (см. Главу Подвеска и рулевое управление).
5. Наверните ступичную гайку (в случае необходимости не забудьте заменить стопорную шайбу) и прочно затяните ее.

Окончательное затягивание ступичной гайки с требуемым усилием производится после опускания автомобиля на землю.

6. Ухватитесь за корпус внутреннего ШРУСа (не за вал) и потяните его наружу, проверяя надежность фиксации цапфы в трансмиссии/сборке промежуточного вала.
7. Установите на место колесо, закрепите его гайками и опустите автомобиль на землю.
8. Затяните с требуемым усилием колесные (см. Спецификации к Главе Настройки и текущее обслуживание) и ступичную гайки. При помощи кернера зачеканьте ступичную гайку. Установите на место колпак колесного диска.
9. Залейте в трансмиссию необходимое количество масла/ATF требуемого сорта (см. Главу Настройки и текущее обслуживание).

Видео про “Снятие и установка приводных валов” для Honda Accord

Замена ремня и ролика натяжителя на Honda Accord 7
Honda CR-V левый передний привод – ЗАМЕНА. *Avtoservis Nikitin*
Honda Accord (F20 vtec) – Замена ГРМ ремня и сальников

Снятие и установка приводных валов Хонда Аккорд

Снятие и установка приводных валов

1. Снимите колпак колесного диска. Если ступичная гайка зачеканена, отогните стопорный язычок при помощи кернера или зубила.

На некоторых моделях колпак диска крепится колесными гайками. В таком случае гайки следует ослабить, затем приподнять автомобиль над землей, снять колпак, навернуть гайки на место, опустить автомобиль на землю и лишь после этого приступать к отдаванию ступичной гайки.

2. Ослабьте ступичную гайку при помощи торцевого ключа с оборудованным длинным воротом приводом.

3. Ослабьте гайки крепления соответствующего переднего колеса, поддомкратьте автомобиль и установите его на подпорки. Снимите колесо. Слейте трансмиссионное масло/ATF (см. Главу Настройки и текущее обслуживание).
4. Отсоедините вилку демпфера от амортизаторной сборки и нижнего рычага управления подвески (см. Главу Подвеска и рулевое управление).
5. Высвободите нижний рычаг управления подвески из поворотного кулака (см. Главу Подвеска и рулевое управление). Теперь окончательно отдайте ступичную гайку.

6. Отклоните ступичную сборку наружу, высвобождая из нее цапфу приводного вала.

Если приводной вал “закис” и не поддается извлечению из ступицы, постучите по его торцу молотком с мягким бойком. Подвяжите наружный конец приводного вала проволокой к какому-либо из элементов подвески, устранив тем самым ненужные нагрузки на сборку внутреннего ШРУСа.

7. Аккуратно поддев рычагом, высвободите внутренний конец приводного вала из главной передачи трансмиссии, либо из сборки промежуточного вала. В качестве рычага отлично подойдет монтировка, которую следует вводить в зазор между кожухом внутреннего ШРУСа и картером трансмиссии/опорой подшипника промежуточного вала. Придерживая за ШРУСы, аккуратно извлеките сборку приводного вала из-под автомобиля. Во избежание повреждения сальника промежуточного вала/дифференциала старайтесь удерживать внутренний ШРУС в горизонтальном положении до тех пор, пока цапфа вала не будет высвобождена из посадочного гнезда окончательно.

1. Снимите с внутреннего конца приводного вала пружинное стопорное кольцо и замените его новым. Смажьте губки сальника промежуточного вала/дифференциала универсальной смазкой, затем аккуратно заведите приводной вал в штатное положение, придерживая его за ШРУСы.

2. Осторожно заправьте оборудованную шлицами цапфу внутреннего ШРУСа в посадочное гнездо в картере трансмиссии, либо промежуточного вала. Удостоверьтесь, что стопорное кольцо надежно защелкнулось в посадочной канавке.
3. Слегка смажьте универсальной смазкой шлицы цапфы наружного ШРУСа, оттяните наружу ступичную сборку и аккуратно заправьте в нее конец вала.
4. Заправьте шпильку шаровой опоры нижнего рычага управления подвески в поворотный кулак и затяните гайку с требуемым усилием (см. Спецификации к Главе Подвеска и рулевое управление). Не забудьте заменить шплинт. Установите на место демпферную вилку (см. Главу Подвеска и рулевое управление).
5. Наверните ступичную гайку (в случае необходимости не забудьте заменить стопорную шайбу) и прочно затяните ее.

Окончательное затягивание ступичной гайки с требуемым усилием производится после опускания автомобиля на землю.

6. Ухватитесь за корпус внутреннего ШРУСа (не за вал) и потяните его наружу, проверяя надежность фиксации цапфы в трансмиссии/сборке промежуточного вала.
7. Установите на место колесо, закрепите его гайками и опустите автомобиль на землю.
8. Затяните с требуемым усилием колесные (см. Спецификации к Главе Настройки и текущее обслуживание) и ступичную гайки. При помощи кернера зачеканьте ступичную гайку. Установите на место колпак колесного диска.
9. Залейте в трансмиссию необходимое количество масла/ATF требуемого сорта (см. Главу Настройки и текущее обслуживание).

Передние и задние приводные валы Honda CR-V с 2012 года

2. Передние и задние приводные валы

Проверка приводных валов

1. Проверить приводные валы на наличие трещин и повреждений. При обнаружении любых дефектов заменить приводной вал новым.

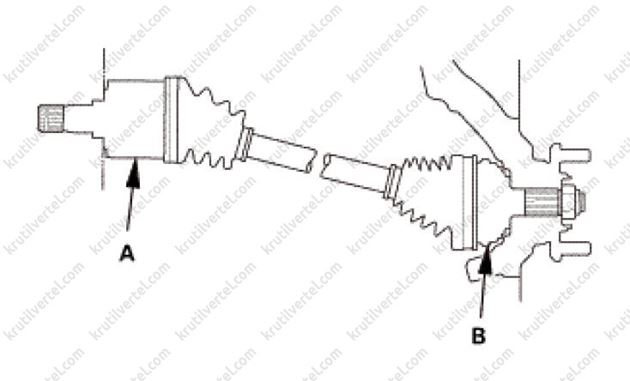

2. Проверить внутренний (А) и наружный (В) шарниры на наличие трещин и повреждений. При обнаружении любых дефектов заменить соответствующий шарнир новым.

3. Удерживая внутренний шарнир рукой, повернуть колесо рукой, чтобы убедиться в отсутствии чрезмерных люфтов в шарнирах. При обнаружении значительных люфтов заменить внутренний или наружный шарниры новыми.

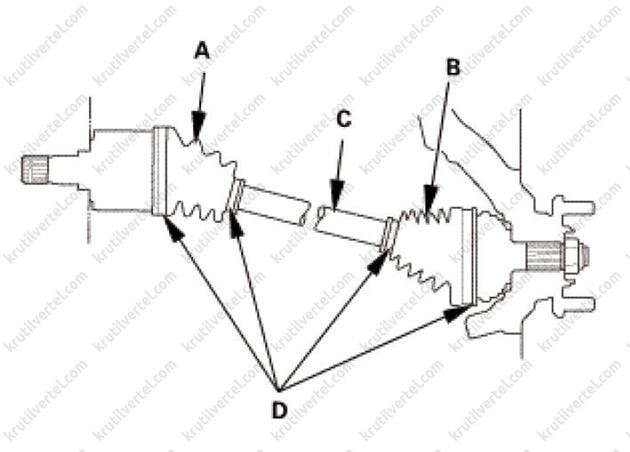

4. Проверить внутренний (А) и наружный (В) пыльники на приводном валу (С) на наличие трещин, повреждений, следов утечек смазки и на предмет ослабления хомутов (D).

Передние приводные валы

Снятие и установка передних приводных валов

Снятие переднего приводного вала

1. Поднять автомобиль на подъемнике и убедиться, что он надежно зафиксирован.

2. Снять соответствующее переднее колесо с автомобиля.

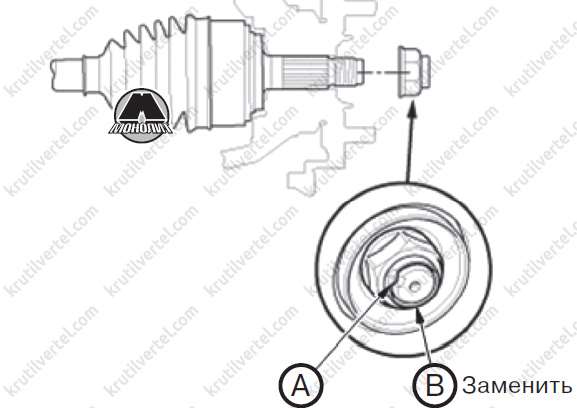

3. Разогнуть фиксатор (А) и отвернуть гайку шпинделя (В).

4. Снять передний грязеотражатель (см. главу 19 «Кузов»).

5. Слить масло из коробки передач (в зависимости от типа трансмиссии см. главу 14а «Механическая коробка передач», главу 14b «Автоматическая коробка передач» или 14с «Бесступенчатая автоматическая трансмиссия»).

6. Отсоединить шаровую опору нижнего рычага передней подвески (см. главу 16 «Подвеска»).

7. С помощью молотка отсоединить наружный шарнир приводного вала от колесной ступицы.
